产品介绍





  概述

  随着改革开放的不断深入,国民经济飞快的发展和企业管理水平的不断提高。作为动态计量仪器-电子皮带秤已被冶金、矿山、电力、港口、化工、储运等各部门广泛使用,由于电子皮带秤经过一段时间的使用后,计量精度会发生变化,为了校核和矫正“电子皮带秤”的计量精度,满足生产中的计量要求,必须配置标定装置。

  中华人民共和国国家计量检定规程JJG650-90中规定:链码是一种模拟负荷标准器在约定的时间内可做为“电子皮带秤”的校验标定器



  标定链码

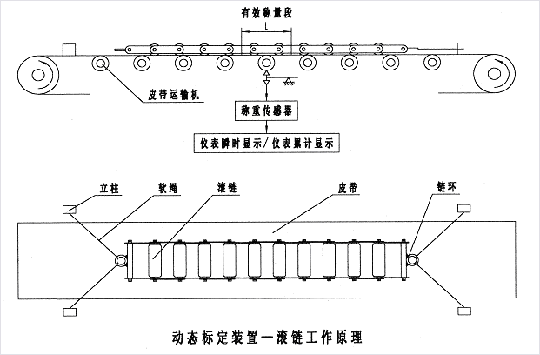

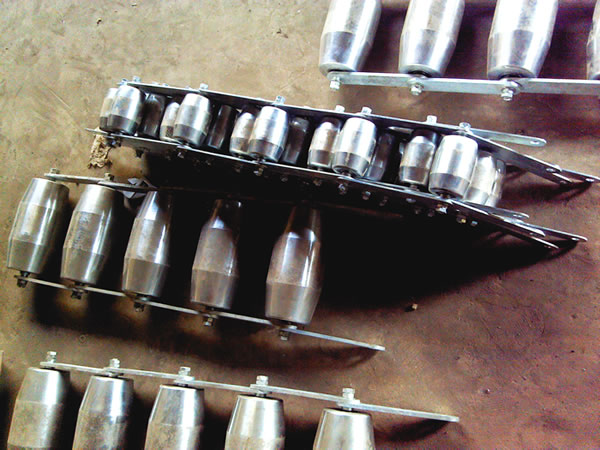

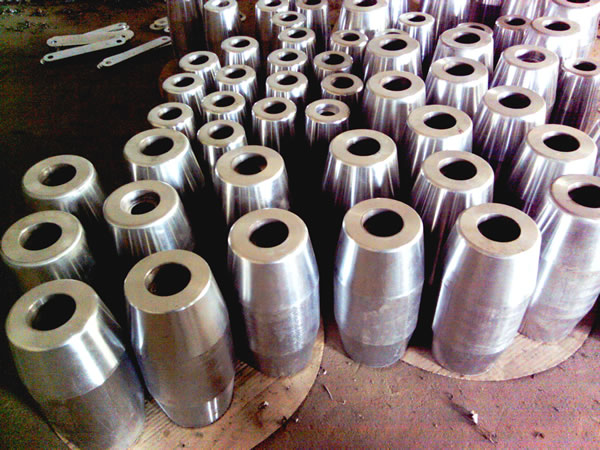

  标定链码是由许多个质量相等的长球形链球通过间距(100mm或200mm)的链接板连成一条链码。标定时把链码放在皮带输送带上(电子皮带秤称重区域),链码两端要固定栓住,当皮带输送机启动后链码即在皮带上原地滚轮转动以模拟物料随皮带运转、滚轮两侧有端盖密封,链球内装有轴承,转动灵活。标定一次时可选用总量程约80%的链码,也可采用两条链码进行二次标定(一次标定过量约40%,二次同时标定过量80%)这样更准确。

  链码的选择和使用

  1. 链码选用规格的确定

  链码规格的选用应根据皮带输送机的有关参数及生产率来确定。为了增加标定的精度和可靠性,一般应选用两种负荷的链码,即最大瞬间负荷的40%和80%两种高低负荷的链码,根据这两种链码标定结果进行比较,更有利于了解电子皮带秤高低负荷下的精度情况。

  链码的选用按以下公式确定:

  W=(Q/3.6V)R

  W 皮带输送机上方每米长度上的最大物料重(kg/m),即选定链码重量

  Q 最大瞬时流量(皮带输送机上的最大负荷t/h)

  V 输送机带速(m/s)

  R 电子皮带秤最大瞬时流量的校准比率( %),此值通常为40%~80%或高低校准

  2. 链码的长度选择

  链码的长度根据电子皮带秤的称重托辊数及间距确定,一般

  假定托辊间距为1200mm

  当称量托辊数为1时,链码长度取3600mm;

  当称量托辊数为2时,链码长度取4800mm;

  当称量托辊数为3时,链码长度取6000mm;

  当称量托辊数为4时,链码长度取7200mm;

  注:根据称重托辊间距的不同,链码选择的长度也不一样。具体选择标准可根据现场工况,向我公司技术咨询师联系。
