产品介绍

  采样是指从一批数量较多的物料中抽取一小部分物料用来代表整批物料的过程。采样过程可分为人工采样和机械自动采样,无数的实验和事例证明机械化采样是获得有代表性样品的可靠途径。

  入场煤采样,按照来煤方式分为

  1、皮带采样皮带输送机头部往复采样

  皮带输送机中部刮板采样

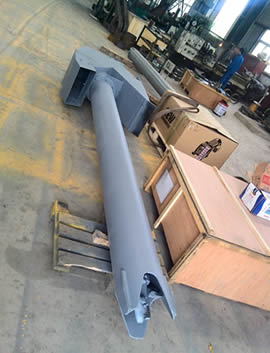

  2、汽车采样:用于汽车运煤入场的方式(采用螺旋钻采样头)

  3、火车采样:用于火车运煤入场的方式(采用螺旋钻采样头)









  注:入炉煤采样通常为皮带采样









   皮带输送机采样的分类

  头部落料点采样

  该系统的工作过程如下:头部采样机按所编程序,每隔一定时间间隔采样头往复一次,从皮带头部下落中采集一次子样,子样经过溜管进入样品给料机,给料机将初级样品连续均匀地输入破碎机,破碎机按规定的粒度要求进行破碎,破碎后的子样经过二级给料机再进行二次缩分破碎,最终样品进入收集罐内,系统中的余料返回到主物料流中。

  中部刮板式采样

  该系统的工作过程如下:初级采样机按所编程序,每隔一定时间间隔采样头旋转一周采集一次子样,子样经过溜管进入样品给料机,给料机将子样连续均匀地送入破碎机,破碎机按规定的粒度要求进行破碎,破碎后的子样进入次级给料机,破碎后的子样经过二级给料机再进行二次缩分破碎,最终样品进入收集罐内,系统中的余料返回到主物料流中。

  采样系统运行顺序

  输送机启动:

  1、斗式提升机2、二次破碎机3、二次给料机4、二次采样机5、初级破碎机6、初级给料机7、初级采样机

  当输送机停止时,按与起动顺序相反的顺序停机。

  刮板式初级采样机

  设计紧凑,适于低空间安装

  不需转载点,可直接安装在输送机上,安装简便,成本低

  采用矩形钢管支承,可保证足够的刚度

  制动电机直接驱动,无论皮带空载或满载,均能可靠停机

  采样机设备侧面裙板,有效防止物料的散落

  非接触式接近开关,用于起停控制

  切割器端部装有钢丝软刷,保证全断面取样而且不损伤皮带

  带有平衡配重可消除高偏心负载



  初级给料机

  封闭式初级给料机,减少水分损失及煤粉损失

  可用手轮进行无级调速

  法兰边式无接头皮带

  自清洁式尾部滚筒

  头部清扫器

  零速开关

  进料口可调整形板

  螺旋张紧装置

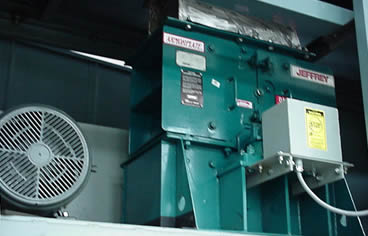

  破碎机

  环锤式结构,锤头可摆动

  筛条式料筛,易于调整物料粒度

  锤头可双向使用,四个磨损角

  可调式缓冲板,方便调节诱导风向

  设有弃铁室,免受废弃金属的破坏

  易打开式结构,维护清理快速





  二次给料机

  封闭式槽形给料机

  进口可调的整形板

  自清洁式尾部滚筒

  机械手轮无级调速

  螺旋张紧装置

  头部设有清扫器

  零速开关

  环形无接头皮带



  二次采样机

  设计紧凑适于低空间安装

  制动电机驱动,无论皮带空载满载均能有效停机

  采样机采用多重密封,有效防止物料撒落

  非接触式接近开关,用于起停控制

  切割器端部装有钢丝软刷,保证全断面取样而不损伤皮带

  缩分比可方便调节



  样品收集器

  单罐、双罐、四罐、六罐多种选择
