称重给料机

更新:2015-6-11 23:53:51      点击:
  • 产品品牌   称重给料机
  • 产品型号
  • 产品描述

    物料的精确给料对于保证产品质量是至关重要的。能够精确地给料并有效地减少物料浪费有助于保证配料均匀并提高利润。 国衡系列皮带称重给料机是一种设计用于精确计量并控制干燥、散状物料的持续料流至下游过程的计量...

产品介绍

  概述

  物料的精确给料对于保证产品质量是至关重要的。能够精确地给料并有效地减少物料浪费有助于保证配料均匀并提高利润。 国衡系列皮带称重给料机是一种设计用于精确计量并控制干燥、散状物料的持续料流至下游过程的计量设备。







  工作原理

  给料机把经过的物料,通过称重秤架进行检测重量,以确定胶带上的物料重量;装在尾部滚筒的数字式测速传感器,连续测量胶带速度,该速度传感器的脉冲输出正比于胶带速度;速度信号与重量信号一起送入皮带给料机控制器(GH2105仪表),控制器中的微处理器进行处理,产生并显示累计量、瞬时流量、皮带速度。该流量与设定流量进行比较,由控制仪表输出信号控制变频器,从而实现定量给料的要求。

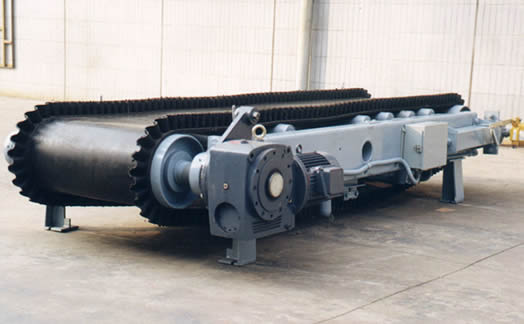

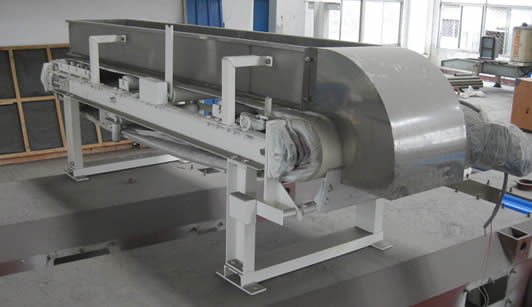

  皮带称重给料机基本构成

  给料机机体:包括输送机支架、裙边环形皮带、电机、减速机等相关设备。 电子称重装置:包括GH2105仪表、称重传感器(进口)、测速传感器(进口)、30型称重桥架。

  电气控制系统:包括电器控制柜、变频器及仪表相关附件。

  技术参数

  系统精度:优于0.5%(可选优于0.25%)

  出力范围:0.5t/h-700t/h

  标准输送机长度:进出口中心距2m,最长可达16m(可根据用户要求单独设计)

  标准输送机宽度:500 mm,650 mm,800 mm,1000 mm(可根据用户要求单独设计)

  托辊:平托辊,直径89mm

  头部滚筒:腰鼓型,直径350mm

  张紧装置:可调螺旋型,正常行程300mm

  标准皮带:橡胶环形(可根据用户要求选型)

  减速机:轴装式法兰连接电机或通过联轴器直联
