收卷链码校验装置

更新:2013-6-11 16:42:22      点击:
  • 产品品牌   收卷链码校验装置
  • 产品型号   收卷链码校验装置
  • 产品描述

    收卷链码校验装置...

产品介绍

  收卷链码校验装置

  一、 随着改革开放不断深入,国民经济飞快发展和企业管理水平的不断提高,作为动态计量仪器—电子皮带秤已被冶金、矿山、电力、港口、化工、卷烟、石油、储仓等部门广泛使用。由于是动态计量,在使用一段时间后,计量精度会发生变化。为了校核和矫正电子皮带秤的计量精度,满足生产中的计量要求,必须配置标定装置。

  二、 由中华人民共和国国家计量鉴定规程JJG650—90中规定,链码是一种模拟负荷标准器,在约定的时间内,可作为电子皮带秤的检验标定器具。

  三、 由我公司国内从事电子皮带秤的高级工程师和专业人员共同研制而成。现以成为专业生产电子皮带秤标定链码的重点企业,主要有各种规格的校验链码,及其收放卷扬装置和单(双)轨卧式藏箱装置。

  四、 电子皮带秤利用链码标定的优点是校核计量精度高(链码动态标定精度为1%,静态标定为3‰),操作简便,占用空间少。若与挂码、小车码、标定电阻和重量块等在约定时间内对电子皮带秤进行校准,采用链码标定最为准确。既安全又减少烦琐的劳动力,提高了数十倍的工作效率,而且比实物校验装置(电子斗秤)还优越。是当今世界上发达国家,已广泛使用对电子皮带秤标定的主要校验工具。

  五、 标定链码是由许多质量相等的长形链球,通过间距(100mm及CLM20型、200mm及40型)的链板将链球连成一条链码。链球内装有轴承,转动灵活,轴承外用密封圈密封防止灰尘侵入轴承造成链球卡涩,与皮带摩擦力增大而损伤皮带。

  六、 整套收卷链码校验装置由链码存放箱、设备支架、转盘、牵引绳索、链码、驱动装置和电器控制箱组成。驱动装置为摆线针轮式减速机,ACV380、50HZ电源和驱动电机采用0.75—3KW制动电机,以保证断开电源后,电机运转惯性减到最小。

  制动电机及供用链码拖动装置组成。其中设备支架安装在电子皮带秤上方,用以支承拖动装置及链码存放箱。平时链码存放在箱中,当对皮带秤进行标定时,由拖动装置的电机驱动链码,顺序将链码拖出,放至电子皮带秤上方的输送带上(电子皮带秤称重区域),链码两端要固定栓稳,当皮带启动后,链码链球即在皮带上方原地滚动,以模拟物料随皮带运转,从而达到校验目的。为保证链码的精度,将链码存放箱设计成密封式,以保护链码。

  七、 电子皮带秤链码标定装置是为了电子皮带秤的标定而设计的一套较先进的设备,整机设计合理、紧凑,其结构简单、精确度高、工作稳定、运行可靠、操作方便,维护量极少。

  八、 本系统可以为任何型号的电子皮带秤提供计量标定,是电子皮带秤较精确的标定手段之一。

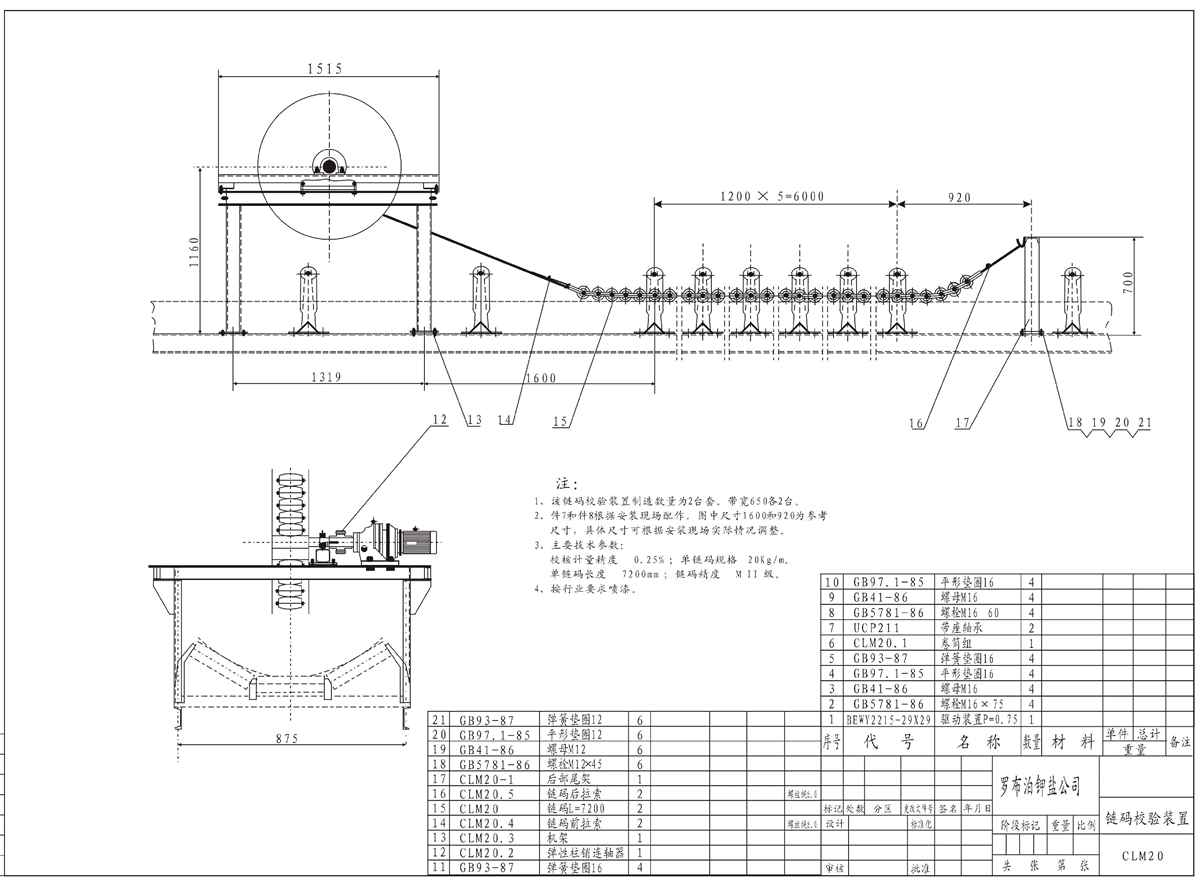

  九、 本系统为固定式收卷链码标定装置。固定式收卷链码标定装置,是用于单条皮带上对电子皮带秤的标定。其固定于输送机架上,有标定链码一条,并带有链码收卷电机一台,电器控制箱一个。

  十、 收卷链码校验装置有以下优点:(1)校验精度高,且实用方便;(2)成本相对较低;(3)结构简单,便于维护。

  控制部分:

  1.现场配有电源控制箱;

  2.电源箱装有电源指示灯、链码收按钮、链码放按钮等一次电器元件;

  3.控制电源用ACV380、50HZ动力电源;

  4.驱动电机运行采用点动方式控制;

  5. 驱动电机采用0.75—3KW制动电机,以保证断开电源后,电机运转惯性减到最小;

  6.减速机为摆线针轮式,速比为1:59、1:71、或1:87(根据链码重量选型)。
